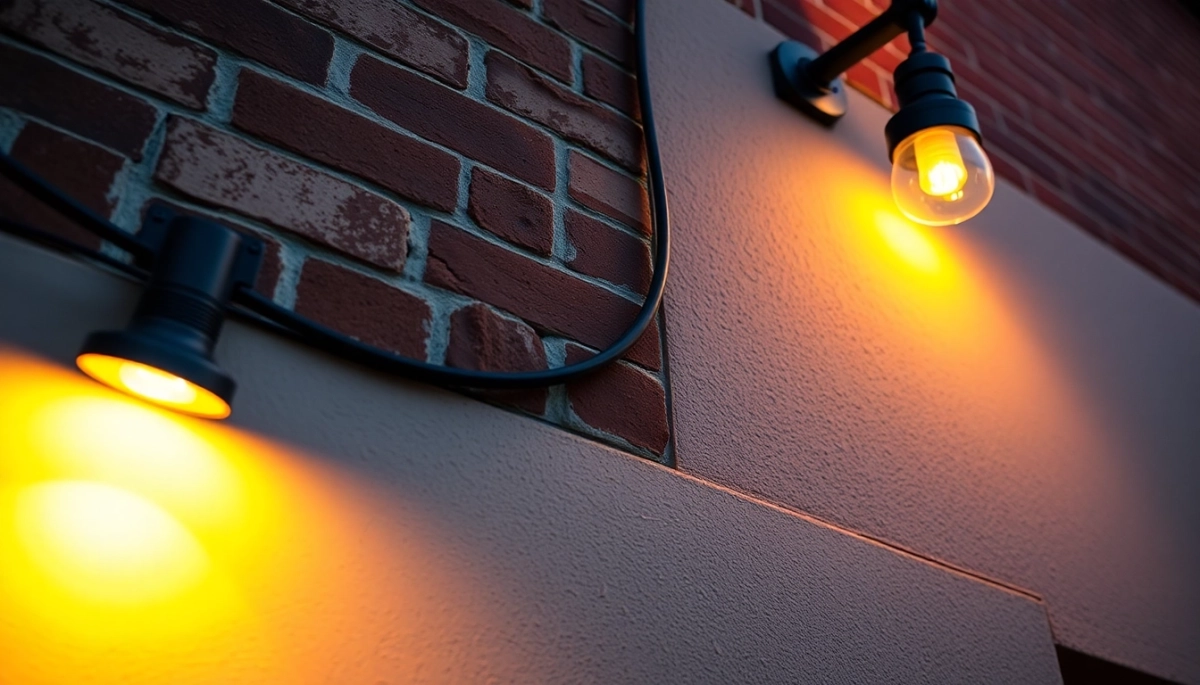

Jaki kabel do oświetlenia elewacji? Wybierz najlepszy!

Zastanawiasz się nad ożywieniem fasady Twojego domu? Chcesz nadać budynkowi niepowtarzalny charakter po zmroku? Ale co z praktyczną stroną tego przedsięwzięcia? Czy faktycznie warto inwestować w iluminację elewacji, a jeśli tak, to jakie są kluczowe aspekty techniczne, o których powinieneś wiedzieć? Czy wybór odpowiedniego kabla to zadanie dla fachowca, czy możesz sobie z tym poradzić samodzielnie? Odpowiedzi na te nurtujące pytania znajdziesz w naszym artykule.

Wybór właściwego okablowania to nie tylko kwestia techniczna, ale przede wszystkim bezpieczeństwa i estetyki Twojej nieruchomości. Odpowiednio dobrany przewód zapewnia niezawodność działania całej instalacji, chroniąc przed nieprzewidzianymi awariami czy nawet groźnym porażeniem prądem. Jest to fundament, na którym budujemy efektowną i bezproblemową iluminację.

Jak widać, różnice między przewodami YD i OMY znacząco wpływają na sposób montażu i potencjalne zastosowania. Przewody YD, choć sztywniejsze, są często wybierane do instalacji prowadzonej w peszlach lub bezpośrednio pod tynkiem, stąd ich płaski kształt. Są solidne, ale mniej wybaczają błędy przy układaniu. Z drugiej strony, przewody OMY, z ich okrągłym kształtem i większą elastycznością, okazują się niezastąpione w sytuacjach, gdy okablowanie musi być dopasowane do nierówności terenu elewacji lub gdy planujesz częstsze rekonfiguracje oświetlenia. A żyła ochronna PE? To nie tylko opcja, to standard bezpieczeństwa, o którym nie można zapominać, zwłaszcza przy instalacjach zewnętrznych narażonych na wilgoć.

Przekrój kabla a obciążenie elewacji

Wybór odpowiedniego przekroju kabla to jak dobieranie garnituru – musi być idealnie dopasowany, aby spełniał swoją rolę i wyglądał nienagannie. Zbyt cienki kabel będzie się przegrzewał, marnując energię i stwarzając ryzyko awarii. Zbyt gruby, choć bezpieczny, może być niepotrzebnym wydatkiem i utrudnienia montaż. Kluczem jest znalezienie złotego środka, uwzględniając moc i rodzaj zainstalowanych lamp.

Dla większości standardowych instalacji oświetleniowych na elewacji, szczególnie tych zasilających taśmy LED czy niewielkie oprawy, przekrój 1,5 mm² jest w zupełności wystarczający. Taki kabel jest w stanie bez problemu poradzić sobie z obciążeniem rzędu kilku kilowatów, co jest więcej niż potrzebne dla większości domowych systemów iluminacji. To taki uniwersalny żołnierz, gotowy do akcji w każdej sytuacji.

Jeśli jednak planujesz zastosować kilka mocniejszych reflektorów, które pobierają znaczną ilość prądu, lub jeśli odległość od źródła zasilania jest duża, warto rozważyć przewód o przekroju 2,5 mm². Większy przekrój oznacza niższą rezystancję, co przekłada się na mniejsze straty mocy i mniejsze nagrzewanie się przewodu. To taki mały krok dla kabla, ale duży skok dla bezpieczeństwa i efektywności Twojej instalacji.

Pamiętaj, że ostateczny wybór przekroju powinien być poprzedzony prostymi obliczeniami, uwzględniającymi łączną moc wszystkich punktów świetlnych oraz dopuszczalne obciążenie instalacji. Nie zapominajmy, że przepisy prawa budowlanego i normy elektryczne precyzyjnie określają te wymagania, a ich ignorowanie może być nie tylko niebezpieczne, ale i kosztowne w skutkach.

Rodzaje przewodów do oświetlenia elewacji

Rynek kabli jest jak wielki magazyn pełen różnorodnych rozwiązań, każde z nich zaprojektowane z myślą o konkretnym przeznaczeniu. W przypadku oświetlenia elewacji również mamy do czynienia z kilkoma głównymi graczami, z których każdy ma swoje unikalne cechy i zastosowania. To trochę jak wybór ekipy budowlanej – każdy ma inne doświadczenie i specjalizację.

Jednym z najczęściej spotykanych typów są przewody jednożyłowe lub wielożyłowe wykonane z miedzi. Miedź to klasyka gatunku, ceniona za doskonałą przewodność elektryczną i odporność na korozję. Jest to materiał, który zapewni stabilną pracę instalacji przez długie lata, nawet w trudnych warunkach atmosferycznych. Jest to solidna podstawa każdej udanej instalacji.

Kolejną ważną grupę stanowią przewody izolowane, które chronią żyły przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych, takich jak wilgoć czy promieniowanie UV. Wybór odpowiedniej izolacji – czy to PVC, gumy, czy specjalnych tworzyw sztucznych – ma kluczowe znaczenie dla trwałości całej instalacji. To taki płaszcz ochronny dla naszych przewodów.

Nie można zapomnieć o przewodach z żyłą ochronną PE, czyli uziemiającą. Jej obecność jest absolutnie kluczowa dla bezpieczeństwa użytkowania instalacji elektrycznych, zwłaszcza na zewnątrz. Zapewnia ona drogę odprowadzenia ewentualnego prądu do ziemi w przypadku uszkodzenia izolacji, minimalizując ryzyko porażenia prądem. To takie koło ratunkowe dla naszej instalacji.

Instalacja kabli do oświetlenia elewacji: YD, OMY

Kiedy już znamy rodziny naszych kablowych bohaterów – YD i OMY – czas zastanowić się, jak ich wprowadzić do gry na naszej elewacji. Każdy z nich ma swoje preferencje co do sposobu montażu. YD, jako przewód sztywny, najlepiej czuje się w miejscach, gdzie jego trasa jest ściśle określona i niezmienna, na przykład pod tynkiem lub w specjalnych korytkach kablowych. Jego płaska konstrukcja ułatwia ukrycie.

Z kolei OMY, ze swoją naturalną giętkością, jest idealny do prowadzenia po powierzchni elewacji, nawet jeśli jest ona nierówna. Można go łatwo przytwierdzić za pomocą specjalnych klipsów lub opasek, co sprawia, że montaż jest szybszy i prostszy, sprawdzając się w sytuacjach wymagających większej finezji.

Ważne jest, aby pamiętać o ochronie przewodów przed uszkodzeniami mechanicznymi i czynnikami atmosferycznymi. Nawet najbardziej wytrzymały kabel będzie podatny na wpływy zewnętrzne, jeśli nie zostanie odpowiednio zabezpieczony. Używanie peszli kablowych, korytek lub staranne prowadzenie kabli wzdłuż elementów konstrukcyjnych budynku może znacząco przedłużyć żywotność całej instalacji.

Przy montażu należy zawsze przestrzegać zaleceń producenta oraz obowiązujących norm bezpieczeństwa. Prawidłowo wykonana instalacja to gwarancja nie tylko estetycznego wyglądu, ale przede wszystkim bezpieczeństwa dla domowników i użytkowników budynku. To jak budowanie domu – podstawy muszą być solidne.

Kabel z żyłą ochronną PE: bezpieczeństwo elewacji

Kiedy mówimy o oświetleniu elewacji, bezpieczeństwo powinno być priorytetem numer jeden. W tym kontekście kluczową rolę odgrywa kabel z żyłą ochronną PE, czyli przewód uziemiający. Wyobraź sobie, że jest to taka osobista ochrona dla Twojej instalacji, która działa niezauważalnie, dopóki nie zajdzie taka potrzeba.

Żyła ochronna PE stanowi dodatkowy przewód, który musi być połączony z uziemieniem całego budynku. W przypadku jakiegokolwiek uszkodzenia izolacji głównego przewodu, na przykład fazy, prąd zostanie bezpiecznie odprowadzony do ziemi przez tę dodatkową żyłę. To znacząco minimalizuje ryzyko porażenia prądem, które mogłoby wystąpić, gdybyśmy dotknęli obudowy urządzenia lub metalowych elementów elewacji, które przypadkowo znalazły się pod napięciem.

Nowoczesne przewody przeznaczone do instalacji zewnętrznych, w tym do oświetlenia elewacji, niemal zawsze posiadają w swojej strukturze żyłę ochronną. Jej obecność jest wręcz wymogiem prawnym w wielu sytuacjach. Należy jednak zawsze upewnić się, czy dany przewód faktycznie ją zawiera, analizując jego oznaczenie lub specyfikację techniczną.

Pamiętajmy, że nawet najlepszy kabel wymaga prawidłowego podłączenia. Końcówki żył ochronnych PE muszą być starannie połączone z odpowiednimi punktami w instalacji elektrycznej, zapewniając ciągłość obwodu uziemienia. To takie kropka nad "i" w kwestii bezpieczeństwa całego systemu oświetlenia.

Dobór kabla do typu oświetlenia elewacji

Każda lampa i każda taśma LED mają swoje specyficzne wymagania co do zasilania, a nasz kabel musi tym wymaganiom sprostać. Na szczęście, świat technologii dostarczył nam szeroką gamę rozwiązań, które pozwalają dobrać idealny przewód do każdego typu oświetlenia elewacji. To trochę jak dobieranie stroju do okazji.

Jeśli planujesz subtelną iluminację punktową za pomocą niewielkich, energooszczędnych lamp LED, zwykły przewód o przekroju 1,5 mm² powinien w zupełności wystarczyć. Takie oświetlenie nie generuje dużego obciążenia, a bezpieczeństwo zapewni odpowiednia izolacja i obowiązkowa żyła ochronna PE. To standardowy wybór dla większości domowych zastosowań.

Jednakże, jeśli Twoja wizja zakłada stworzenie dynamicznego show świetlnego, wykorzystując długie i mocne listwy LED lub kaskady światła, sytuacja może się nieco skomplikować. W takich przypadkach, gdzie obciążenie jest znacznie większe, a odległości pomiędzy punktami świetlnymi mogą być znaczne, warto rozważyć przewody o większym przekroju, na przykład 2,5 mm². Pozwoli to uniknąć strat napięcia i przegrzewania się kabli.

Pamiętaj również o specyficznych rodzajach oświetlenia elewacyjnego, takich jak te niskonapięciowe, na przykład 12V lub 24V. W ich przypadku, ze względu na niższe napięcie, dobór kabla jest jeszcze bardziej krytyczny, ponieważ większe obciążenie prądowe dla tej samej mocy może łatwiej prowadzić do spadków napięcia. Zawsze sprawdzaj zalecenia producenta konkretnego systemu oświetleniowego – to najlepszy punkt wyjścia.

Przewody miedziane do oświetlenia elewacji

Kiedy przychodzi do wyboru materiału, z którego wykonany jest nasz kabel, miedź bez wątpienia króluje na placu boju, zwłaszcza w instalacjach elektrycznych. W przypadku oświetlenia elewacji, przewody miedziane są wyborem wręcz oczywistym, ustępując miejsca jedynie w ekstremalnych warunkach, gdzie inne materiały mogą okazać się lepsze. Ich uniwersalność i doskonałe właściwości sprawiają, że są podstawą większości bezpiecznych i wydajnych systemów.

Dlaczego miedź jest tak popularna? Przede wszystkim ze względu na jej wyjątkową przewodność elektryczną. Oznacza to, że prąd przepływa przez nią z minimalnym oporem, co przekłada się na niższe straty energii i mniejsze nagrzewanie się samego przewodu. W kontekście zewnętrznej instalacji oświetleniowej, gdzie czynniki atmosferyczne mogą wpływać na efektywność, jest to kluczowa zaleta. Miedź dosłownie mówi "praca ze mną to przyjemność".

Ponadto, miedź charakteryzuje się znakomitą odpornością na korozję. Instalacja elektryczna na elewacji jest narażona na działanie wilgoci, deszczu, a czasem nawet soli w przypadku bliskości morza. Miedziane przewody, dzięki swojej naturalnej właściwości samoczynnego tworzenia ochronnej warstwy tlenku, są w stanie wytrzymać takie warunki przez wiele lat, zachowując swoje pierwotne parametry. To jak niezniszczalny bohater kina akcji.

Warto również wspomnieć o właściwościach mechanicznych miedzi. Jest ona na tyle giętka, by umożliwić łatwe układanie kabli, ale jednocześnie wystarczająco wytrzymała, aby nie ulegać łatwo uszkodzeniom podczas montażu czy eksploatacji. Połączenie tych wszystkich cech sprawia, że przewody miedziane są idealnym wyborem dla każdego, kto ceni sobie bezpieczeństwo, niezawodność i długowieczność swojej instalacji oświetleniowej.

Przewody giętkie OMY w elewacji

Choć czasem pomijane na rzecz bardziej "technicznych" rozwiązań, przewody giętkie typu OMY są niczym szwajcarskie scyzoryki w arsenale instalatora oświetlenia elewacyjnego. Ich niezwykła elastyczność sprawia, że stają się niezastąpione tam, gdzie tradycyjne, sztywne kable mogłyby sprawić kłopot. Wyobraźcie sobie, że macie do ułożenia okablowanie wzdłuż falującej linii, a OMY po prostu się do tego dopasuje.

Główna zaleta przewodów OMY leży w ich budowie. Składają się one z wielu drobnych, elastycznych drucików miedzianych, które połączone razem tworzą giętki rdzeń. Ta wielodrutowość sprawia, że są one znacznie bardziej odporne na zginanie i skręcanie w porównaniu do przewodów jednodrutowych. To oznacza, że można je swobodnie układać wzdłuż nieregularnych powierzchni elewacji, zakręcać w narożnikach czy przeprowadzać przez niewielkie otwory bez obawy o uszkodzenie.

Dzięki swojej giętkości, przewody OMY są również mniej podatne na pękanie izolacji spowodowane naprężeniami mechanicznymi. Jeśli instalacja narażona jest na wibracje lub ruchy konstrukcji, OMY lepiej znosi te czynniki, utrzymując swoją integralność. To sprawia, że są one idealnym kandydatem do zastosowania w miejscach, gdzie występuje potencjalne zagrożenie uszkodzenia mechanicznego.

Ich wszechstronność sprawia, że świetnie odnajdują się nie tylko w oświetleniu elewacji, ale również przy podłączaniu ruchomych urządzeń, lampek choinkowych czy wszędzie tam, gdzie potrzebna jest łatwość manewrowania kablem. Pamiętajcie tylko, aby zawsze sprawdzić dopuszczalne obciążenie prądowe przewodu OMY, ponieważ ze względu na swoją budowę, mogą nieco różnić się pod tym względem od przewodów sztywnych o tym samym przekroju nominalnym.

Przewody sztywne YD na elewacji

Kiedy mówimy o przewodach sztywnych typu YD, mamy na myśli solidnych graczy, którzy najlepiej czują się tam, gdzie liczy się precyzja i stabilność montażu. Ich płaski kształt i sztywna konstrukcja sprawiają, że są one idealnym wyborem do instalacji wykonywanych w określonych, z góry zaplanowanych trasach, często pod elewacją lub w jej obrębie. Są jak architekci – wszystko musi być na swoim miejscu.

Główną cechą charakterystyczną przewodów YD jest ich sztywność i płaska budowa. Zbudowane są najczęściej z jednego, solidnego drutu miedzianego, co nadaje im tą cechę. Ta sztywność, choć na pierwszy rzut oka może wydawać się wadą, w rzeczywistości jest zaletą w wielu zastosowaniach. Pozwala na utrzymanie jednolitej, prostej linii prowadzenia kabla, co jest kluczowe dla estetycznego wykonania instalacji, zwłaszcza pod tynkami lub wewnątrz specjalnych kanałów.

Przewody YD są powszechnie stosowane w instalacjach podtynkowych. Ze względu na swoją płaską konstrukcję, łatwo je ukryć pod warstwą tynku, co pozwala na zachowanie nieskazitelnej estetyki elewacji. Jest to szczególnie ważne w nowoczesnych budynkach, gdzie każdy detal ma znaczenie. Kabel w tym przypadku staje się niewidzialnym elementem, który jednak jest niezbędny do funkcjonowania.

Należy jednak pamiętać, że sztywność przewodów YD wymaga większej precyzji podczas montażu. Zginanie ich pod ostrymi kątami lub zbyt intensywne skręcanie może prowadzić do uszkodzenia wewnętrznej struktury i w efekcie do powstania awarii. Dlatego też, przy pracach z YD, często wykorzystuje się specjalne narzędzia do kształtowania przewodów lub planuje się trasę z uwzględnieniem łagodnych łuków.

Bezpieczny dobór kabla do elewacji

Wybór kabla do oświetlenia elewacji to nie tylko kwestia wybrania tego najtańszego czy najłatwiejszego w montażu. Bezpieczeństwo powinno być zawsze na pierwszym miejscu, a jego zapewnienie zaczyna się od właściwego doboru materiałów. To jak dobieranie leków – muszą być odpowiednie dla schorzenia i bezpieczne.

Kluczowym parametrem jest przekrój nominalny przewodu, wyrażony w milimetrach kwadratowych. Pamiętajmy, że im większe obciążenie planujemy, tym grubszy kabel jest nam potrzebny. Standardowe 1,5 mm² jest wystarczające dla większości domowych instalacji LED, ale jeśli planujemy coś bardziej ambitnego, warto sięgnąć po 2,5 mm², aby być po stronie bezpiecznej. To niczym inwestycja w polisy ubezpieczeniowe dla naszej instalacji.

Kolejnym aspektem jest rodzaj izolacji przewodu. W warunkach zewnętrznych, gdzie mamy do czynienia z wilgocią, wahaniami temperatury i promieniowaniem UV, potrzebujemy kabla o podwyższonej odporności. Przewody z izolacją polwinitową (PVC) są standardem, ale dla większej trwałości warto rozważyć przewody gumowe lub specjalne przewody przeznaczone do pracy w trudnych warunkach atmosferycznych. To zabezpieczenie, które procentuje.

Nie wolno zapominać o przewodzie ochronnym PE! Jest on absolutnie niezbędny dla bezpieczeństwa. Zawsze wybierajmy przewody, które go posiadają, i upewnijmy się, że jest on prawidłowo podłączony do uziemienia. To najbardziej podstawowy, ale zarazem najważniejszy element ochrony przeciwporażeniowej, niedoceniany dopóki nie będzie za późno na reakcję.

Pamiętaj, że prawidłowy dobór kabla to także zwrócenie uwagi na jego certyfikaty i zgodność z obowiązującymi normami. Produkty z atestami gwarantują, że zostały przetestowane i spełniają określone standardy bezpieczeństwa. To jak kupowanie certyfikowanego jedzenia – masz pewność, że jest bezpieczne i zdrowe.

Normy i przepisy dotyczące kabli elewacyjnych

Instalacja elektryczna, zwłaszcza na zewnątrz budynku, to dziedzina, w której wszelkie niedociągnięcia i brawura są absolutnie niedopuszczalne. Dlatego też, aby zapewnić nam wszystkim bezpieczeństwo, istnieje szereg norm i przepisów, które precyzyjnie określają, jakie kable możemy stosować i w jaki sposób powinny być one instalowane. Przestrzeganie tych zasad to nie tyle formalność, co obowiązek.

Podstawowym dokumentem, na który należy się powołać, jest Rozporządzenie Ministra Infrastruktury dotyczące warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Określa ono ogólne zasady dotyczące instalacji elektrycznych w budynkach, w tym także tych na zewnątrz. Warto zapoznać się z jego kluczowymi zapisami, dotyczącymi bezpieczeństwa przeciwporażeniowego i ochrony przed wpływami środowiska.

Kolejnym ważnym źródłem informacji są Polskie Normy (PN). W szczególności warto zwrócić uwagę na normy dotyczące przewodów elektrycznych, ich parametrów technicznych oraz sposobów ich instalowania. Normy te, takie jak na przykład PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia, dostarczają szczegółowych wytycznych dotyczących doboru przekrojów kabli, ich izolacji, ochrony przed porażeniem oraz sposobów prowadzenia.

Certyfikaty zgodności, takie jak na przykład CE, również odgrywają tu ważną rolę. Informują one, że dany produkt spełnia podstawowe wymagania jakościowe i bezpieczeństwa określone przez przepisy Unii Europejskiej. Wybierając kable z odpowiednimi certyfikatami, mamy pewność, że produkt przeszedł odpowiednie testy i jest zgodny z normami. To taka pieczęć jakości, że wszystko jest w porządku.

Q&A: Jaki kabel do oświetlenia elewacji

• Jaki rodzaj kabla jest najczęściej stosowany do instalacji oświetleniowych w domach?

  W domowych instalacjach elektrycznych najczęściej stosuje się przewody miedziane. Wśród nich popularne są sztywne jednodrutowe płaskie typu YD, idealne do instalacji podtynkowych, oraz giętkie okrągłe OMY, które są bardziej elastyczne i stosowane w miejscach wymagających łatwiejszego układania kabli.

• Jaki przekrój kabla jest zalecany do oświetlenia elewacji?

  Do zasilania oświetlenia elewacji najczęściej stosuje się przewody o przekroju 1,5 mm². Jest to wystarczające do prawidłowego zasilania oświetlenia, zapewniając bezpieczeństwo i zapobiegając przegrzaniu przewodów.

• Dlaczego dobór odpowiedniego kabla do oświetlenia elewacji jest tak ważny?

  Dobór odpowiedniego przewodu jest kluczowy dla bezpieczeństwa i wydajności całej instalacji elektrycznej. Właściwy kabel zapewnia stabilność działania systemu oświetleniowego, minimalizuje ryzyko porażenia prądem i chroni instalację przed przegrzaniem, co może prowadzić do poważnych awarii.

• Czy przewód ochronny PE jest istotny przy instalacji oświetlenia elewacji?

  Tak, przewód ochronny PE jest bardzo istotny. Stosuje się go w celu zabezpieczenia instalacji przed porażeniem prądem. Najczęściej jest on łączony z przewodami fazowymi i neutralnymi, aby zapewnić ciągłość uziemienia i podnieść poziom bezpieczeństwa instalacji.
