Kable w styropianie na elewacji – montaż i porady

Redakcja 2026-01-04 07:00 | Udostępnij:

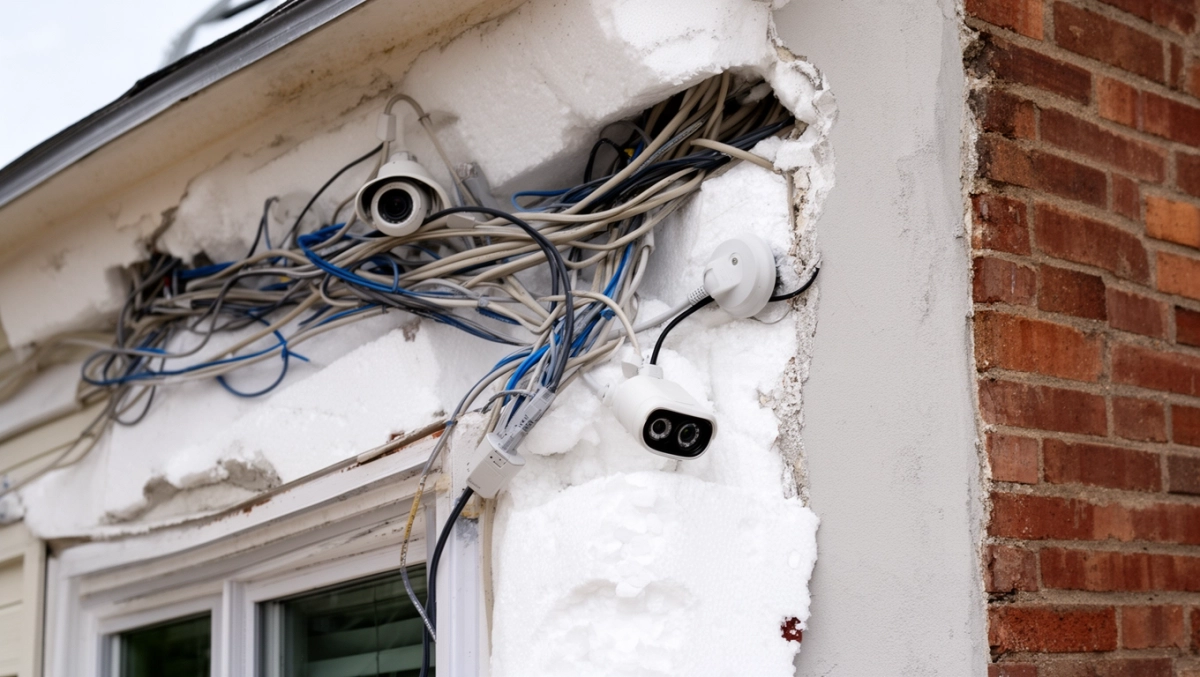

Remontujesz elewację i martwisz się tymi widocznymi kablami internetowymi czy od kamer, które psują cały wygląd domu? Rozumiem, bo sam miałem podobny dylemat – estetyka elewacji to podstawa, a jednocześnie chcesz chronić przewody przed pogodą i uszkodzeniami. W tym artykule pokażę ci, jak bezpiecznie ukryć kable w styropianie, omawiając zalety takiego rozwiązania, sprawdzone techniki wycinania bruzd i układania w peszlach, a także typowe błędy, których unikniesz, by instalacja służyła latami bez problemów z wymianą czy palnością.

Kable w styropianie na elewacji

Zalety kabli w styropianie na elewacji

Kable ukryte w styropianie na elewacji dają przede wszystkim czystą estetykę, bo znikają pod tynkiem, eliminując widoczne listwy czy rynny. Przewody stają się niewidoczne, co podnosi wartość wizualną całego budynku i pozwala na swobodne projektowanie elewacji bez kompromisów. Dodatkowo, taka instalacja chroni kable przed mechanicznymi uszkodzeniami, jak grad czy przypadkowe uderzenia, bo styropian działa jak naturalna amortyzacja. Wilgoć i promieniowanie UV nie docierają do izolacji przewodów, co wydłuża ich trwałość nawet o kilkadziesiąt procent w porównaniu do zewnętrznych osłon.

Bezpieczeństwo to kolejny kluczowy atut – kable w styropianie minimalizują ryzyko porażenia prądem, bo są odizolowane od powierzchni elewacji. W miejscach narażonych na dzieci czy zwierzęta, taka ukryta instalacja zapobiega przypadkowym pociągnięciom czy gryzieniu. Elewacja zyskuje jednolitą powierzchnię, co ułatwia czyszczenie i konserwację bez obaw o delikatne elementy zewnętrzne. Trwałość całego systemu ocieplenia nie ulega pogorszeniu, gdy montaż jest wykonany poprawnie, z zachowaniem odpowiednich odległości od krawędzi.

Oszczędność miejsca na elewacji pozwala na montaż dodatkowych elementów, jak oświetlenie LED czy sensory, bez bałaganu wizualnego. Kable w styropianie redukują też hałas zewnętrzny, bo peszle tłumią wibracje od wiatru czy ruchu ulicznego. W dłuższej perspektywie, taka metoda zmniejsza konieczność wymiany przewodów, bo są chronione przed naprężeniami termicznymi – styropian stabilizuje temperaturę wokół kabli. Estetyka łączy się tu z funkcjonalnością, tworząc rozwiązanie idealne dla nowoczesnych domów.

Zobacz także: Elewacja: cena robocizny za m² w 2025 r.

Ekonomicznie patrząc, ukrycie kabli w styropianie okazuje się tańsze niż rynny zewnętrzne, zwłaszcza przy większych powierzchniach elewacji. Unikasz kosztów estetycznych osłon, a jednocześnie zyskujesz ochronę przed korozją i starzeniem materiałów. Instalacja podczas ocieplania budynku to moment, gdy prace są najtańsze, bo ekipa i tak operuje na rusztowaniach. Trwałość przewodów w takim układzie minimalizuje przyszłe interwencje, oszczędzając czas i pieniądze właściciela.

Techniki układania kabli w styropianie elewacyjnym

Układanie kabli w styropianie elewacyjnym zaczyna się od planowania trasy przewodów, by unikać miejsc z siatką zbrojącą i narożników budynku. Najskuteczniejszą techniką jest frezowanie prostych bruzd w płytach styropianowych przed ich montażem na ścianie, co zapewnia równomierne osadzenie. Przewody układa się luźno, z zapasem na rozszerzalność termiczną, by nie naprężały izolacji podczas mrozów czy upałów. Całość zabezpiecza się przed przesunięciem taśmą klejącą lub pianką montażową, co gwarantuje stabilność podczas tynkowania.

Etapy przygotowania elewacji pod instalację

Zobacz także: Elewacja do Grafitowego Dachu i Białych Okien: Inspiracje i Trendy 2025

Na początku oznacza się na ścianach przebieg kabli markerem, uwzględniając odległości od otworów okiennych i drzwiowych co najmniej 20 cm. Styropian mocuje się standardowo, ale w miejscach bruzd stosuje się dodatkowe kołki montażowe dla wzmocnienia. Po przyklejeniu płyt, bruzdy wycina się narzędziami elektrycznymi, by uniknąć kruszenia materiału izolacyjnego. Następnie sprawdza się ciągłość przewodów multimetrem, zanim przejdzie się do peszlowania.

  • Oznaczenie trasy kabli na poziomie gruntu i elewacji.
  • Mocowanie styropianu z dodatkowymi punktami wzdłuż bruzd.
  • Wycinanie rowków o szerokości 1,5-2 cm.
  • Testowanie przewodów przed zakopaniem.

Inną techniką jest stosowanie gotowych profili z bruzdami w styropianie, co przyspiesza prace przy powtarzalnych instalacjach. Takie profile integrują się z ociepleniem bez ingerencji w siatkę wzmacniającą. Przewody prowadzi się poziomo lub pionowo, zawsze z spadkiem umożliwiającym odpływ kondensatu. Ta metoda sprawdza się w budynkach z monitoringiem, gdzie kable kamerowe wymagają dyskrecji.

Podczas tynkowania elewacji, bruzdy z kablami pozostawia się z 1-2 cm zapasu pod warstwę wyprawy, co zapobiega pęknięciom. Po wyschnięciu tynku, instalacja jest całkowicie niewidoczna i chroniona. Technika ta wymaga koordynacji z ekipą ociepleniową, by uniknąć opóźnień w harmonogramie prac. Rezultat to elewacja bez śladów instalacji, gotowa do użytku na dekady.

W nowszych realizacjach stosuje się hybrydowe techniki, łącząc styropian z wełną mineralną w miejscach przejść kablowych dla lepszej izolacji termicznej. To minimalizuje mostki cieplne wokół przewodów. Kabli nie prowadzi się blisko grzejników zewnętrznych, by uniknąć przegrzania izolacji. Cały proces podkreśla znaczenie precyzji w planowaniu.

Wybór kabli do styropianu na elewacji

Do styropianu na elewacji wybieraj kable o podwyższonej odporności na wilgoć i UV, takie jak typy z izolacją polietylenową, które wytrzymują naprężenia termiczne od -40 do +80°C. Przewody internetowe, np. skrętkowe kat.6, muszą mieć osłonę przeciwzakłóceniową, by sygnał nie słabł w dłuższych trasach. Dla kamer CCTV polecane są kable koncentryczne z rdzeniem miedzianym, odporne na korozję. Zawsze sprawdzaj certyfikaty zgodności z normami PN-IEC, gwarantujące bezpieczeństwo pożarowe.

Kable zasilające powinny być typu YDYp o przekroju dostosowanym do obciążenia, nigdy nie przekraczając 50% ich nośności w elewacji. Unikaj tanich przewodów bez oznaczeń, bo ich izolacja pęka pod wpływem mrozu, powodując zwarcia. Dla światłowodów stosuj pancerze z włókna szklanego, chroniące przed nacięciem podczas wycinania bruzd. Wybór zależy od długości trasy – dłuższe wymagają grubszej izolacji.

  • Kable sieciowe: UTP/FTP kat.6A z osłonami PE.
  • Zasilające: YDYp 3x1,5 mm² lub większe.
  • Kamerowe: RG59 z rdzeniem Cu.
  • Światłowodowe: z pancerzem mechanicznym.

Odporność na palność to priorytet – szukaj kabli klasy Dca lub lepiej, by w razie pożaru nie przyspieszały rozprzestrzeniania ognia w styropianie. Testuj elastyczność przewodów przed montażem, bo sztywne izolacje pękają w bruzdach. W wilgotnych klimatach dodaj kable z żelem uszczelniającym, zapobiegającym kondensacji wewnątrz peszli. Prawidłowy wybór minimalizuje ryzyko awarii.

Porównując parametry, kable zewnętrzne są droższe o 20-30% od wewnętrznych, ale ich trwałość uzasadnia inwestycję. Dla inteligentnych domów integruj przewody hybrydowe, łączące zasilanie i dane w jednym. Zawsze konsultuj z elektrykiem dobór przekroju pod konkretne obciążenie. To zapewni bezawaryjną eksploatację przez lata.

W miejscach o dużym nasłonecznieniu preferuj kable z czarną izolacją absorbującą UV, co wydłuża żywotność o 5-10 lat. Unikaj skręcania przewodów w ciasnych bruzdach – stosuj gotowe wiązki. Wybór materiałów wpływa bezpośrednio na bezpieczeństwo i estetykę elewacji.

Wycinanie bruzd w styropianie pod kable

Wycinanie bruzd w styropianie pod kable wymaga frezarki kątowej z tarczą diamentową lub gorącym nożem elektrycznym, by uzyskać gładkie rowki bez pyłu i kruszenia. Głębokość bruzd to minimum 2-3 cm w płytach o grubości ≥10 cm, zawsze z 5 cm odległości od krawędzi i siatki zbrojącej. Zaczynaj od oznaczenia linii prostą sznurkiem, by trasa była równa i prostopadła do narożników. Po wycince usuń resztki styropianu odkurzaczem budowlanym, sprawdzając brak ostrych krawędzi.

Narzędzia i parametry bruzd

Używaj frezarki z regulacją obrotów poniżej 5000/min, by nie topić styropianu. Szerokość rowka 1,5-2 cm wystarcza na peszel z kablem, z zapasem 1 cm na pianę. W płytach EPS unikaj wibracji, które powodują mikropęknięcia izolacji. Dla XPS, twardszego styropianu, stosuj noże oscylacyjne dla precyzji.

  • Frezarka kątowa z tarczą 125 mm.
  • Gorący nóż termiczny dla EPS.
  • Miarka laserowa do oznaczeń.
  • Odkurzacz przemysłowy.

Unikaj nacinania siatki zbrojącej – planuj bruzdy między jej oczkami, co zachowuje integralność ocieplenia. W narożnikach stosuj łuki o promieniu min. 10 cm, by kable nie ulegały tarciu. Po wycinaniu wzmocnij styropian kołkami wzdłuż bruzd co 50 cm. To zapobiega osiadaniu podczas tynkowania.

Przy grubszym styropianie (15-20 cm) wycina się bruzdy poziome dla lepszej wentylacji naturalnej. Testuj głębokość szablonem, zostawiając 2 cm pod tynk cienkowarstwowy. W miejscach przejść przez ścianę stosuj tuleje gwintowane dla łatwej wymiany w przyszłości. Precyzja tu decyduje o trwałości całej instalacji.

Podczas deszczowej pogody osłaniaj wycięte bruzdy folią, by wilgoć nie wsiąkła w styropian. Po wyschnięciu sprawdź wilgotność miernikiem – max. 5%. Ta faza wymaga cierpliwości, ale eliminuje problemy z wilgocią w peszlach.

Układanie i zabezpieczanie kabli w peszlach

Układanie kabli w peszlach karbowanych o średnicy 16-20 mm zaczyna się od nawleczenia przewodów na luźno, z zapasem 10% długości na zakręty. Peszel wkłada się do bruzdy, mocując opaskami co 50 cm, by nie wypadał podczas klejenia styropianu. Zabezpiecz końce taśmą izolacyjną, zapobiegając wnikaniu zaprawy tynkarskiej. Pianka poliuretanowa wypełnia przestrzenie wokół peszla, usztywniając konstrukcję bez ucisku na kable.

Rodzaje peszli i ich montaż

Wybieraj peszle perforowane dla wentylacji, redukujące kondensat w wilgotnych warunkach. Karbowane ścianki chronią przed tarciem, a elastyczność ułatwia prowadzenie w łukach. Dla wielu kabli stosuj peszle dzielone, umożliwiające dodanie przewodów w przyszłości.

  • Peszel karbowany 16 mm – pojedyncze kable.
  • Perforowany 20 mm – wentylowany.
  • Dzielony z zatrzaskiem – rozbudowa.

Zabezpieczanie obejmuje owinięcie peszla geowłókniną w miejscach podatnych na gryzonie, co przedłuża żywotność o lata. W peszlu układaj kable bez skręceń, zachowując luz 30% średnicy. Po montażu przetestuj ciągłość i izolację meggerem. Taśma aluminiowa na złączach zapobiega korozji.

Podczas tynkowania peszle z kablami pozostają stabilne dzięki pianie, która twardnieje i wypełnia pory styropianu. Unikaj nadmiaru pianki – max. 1 cm warstwy. W narożnikach stosuj łuki peszlowe gotowe, minimalizujące naprężenia. To gwarantuje bezproblemowe użytkowanie.

Dla kabli światłowodowych peszle z dodatkowym wzmocnieniem mechanicznym chronią przed nacięciem. Zawsze ciągnij kable siłą poniżej 50 N, by nie uszkodzić izolacji. Zabezpieczenia te minimalizują ryzyko podczas eksploatacji.

W przyszłości wymiana kabla ułatwia perforacja peszla – wsuwasz nowy przewód linką holowniczą. To praktyczne rozwiązanie dla ewoluujących instalacji smart home.

Błędy przy kablach w styropianie na elewacji

Najczęstszym błędem jest zbyt płytkie wycinanie bruzd, co powoduje przegrzewanie kabli i pęknięcia tynku nad nimi po roku użytkowania. Zawsze zostaw 1-2 cm zapasu pod wyprawę, sprawdzając głębokość co metr. Brak tej rezerwy prowadzi do mostków termicznych i kondensacji wilgoci wewnątrz izolacji. Poprawka wymaga skuwania tynku, co generuje koszty rzędu kilku tysięcy złotych.

Brak wentylacji w peszlach powoduje gromadzenie się pary wodnej, niszcząc izolację kabli w ciągu 2-3 lat. Stosuj perforowane rurki i unikaj zamkniętych pętli bez odpływu. W wilgotnych regionach dodaj punkty drenażu co 5 m trasy. Ten błąd objawia się spadkiem sygnału lub zwarciami.

Przeciążenie prądowe kabli w elewacji, powyżej 50% ich obciążalności, grozi pożarem w styropianie o niskiej odporności ogniowej. Konsultuj z elektrykiem i stosuj się do norm PN-IEC 60364. Zbyt cienkie przewody topią izolację podczas szczytów obciążenia. Ryzyko wzrasta latem przez nagrzewanie elewacji.

  • Zbyt płytkie bruzdy – pęknięcia tynku.
  • Brak perforacji peszli – kondensat.
  • Przeciążenie – ryzyko pożaru.
  • Ingerencja w siatkę – osłabienie ocieplenia.

Ingerencja w siatkę zbrojącą podczas wycinania bruzd osłabia cały system ocieplenia, prowadząc do odpadania tynku. Planuj trasy poza siatką, używając skanera detektora. Ten błąd ujawnia się po pierwszym mrozie jako pęcherze pod tynkiem. Naprawa obejmuje demontaż fragmentów elewacji.

Pomijanie testów przed zakopaniem powoduje ukryte uszkodzenia, trudne do zlokalizowania później. Zawsze mierz oporność izolacji i ciągłość. Brak zapasu kabla na złączach komplikuje wymianę. Te błędy mnożą koszty w przyszłości.

Koszt kabli w styropianie na elewacji

Koszt ukrycia kabli w styropianie na elewacji wynosi średnio 20-40 zł/mb, wliczając peszle, pianę i robociznę, co jest tańsze o 30% od rynien zewnętrznych. Dla 50 mb instalacji zapłacisz 1000-2000 zł, zależnie od typu przewodów. Dodatkowe frezowanie to 5-10 zł/mb, ale oszczędza na estetyce. Porównując z listwami PCV (50 zł/mb), zyskujesz na trwałości bez widocznych śladów.

Porównanie kosztów metod instalacji

Użyj wykresu do wizualizacji oszczędności.

Robocizna przy układaniu w styropianie to 10-15 zł/mb, bo integruje się z ociepleniem. Materiały: peszel 2 zł/mb, kable 10-20 zł/mb, piana 1 zł/mb. Dla większych elewacji rabaty na hurt. Błędy podnoszą koszt 3-5 razy przez remonty.

Ekonomiczne korzyści widoczne po 5 latach – brak konserwacji osłon zewnętrznych oszczędza 200-500 zł rocznie. Inwestycja w jakość kabli zwraca się brakiem awarii. Dla domów 150 m² całkowity koszt instalacji to 3000-5000 zł, w tym monitoring i internet.

Długoterminowo, trwałość w styropianie minimalizuje wymiany, co przy rynnach wynosi 10% rocznie. Planuj budżet z 20% zapasem na testy i wzmocnienia. To rozwiązanie opłacalne dla nowych budów i remontów.

Pytania i odpowiedzi: Kable w styropianie na elewacji

  • Czy można bezpiecznie ukryć kable w styropianie na elewacji?

    Tak, ukrycie kabli polega na wcięciu bruzd w warstwie ocieplenia przed nałożeniem tynku. Zapewnia to wysoką estetykę, niewidoczność przewodów i ochronę przed uszkodzeniami mechanicznymi, wilgocią oraz warunkami atmosferycznymi. Rozwiązanie jest trwałe przy użyciu kabli odpornych na UV, mróz i naprężenia termiczne.

  • Jak prawidłowo przygotować bruzdy w styropianie pod kable?

    Frezuj bruzdy o głębokości minimum 2-3 cm w styropianie o grubości co najmniej 10 cm, zachowując odległość od krawędzi co najmniej 5 cm. Układaj kable w peszlu lub rurkach karbowanych, zabezpieczonych taśmą lub pianką, zostawiając 1-2 cm zapasu pod tynk. Unikaj ingerencji w siatkę wzmacniającą.

  • Jakie kable stosować w styropianie elewacyjnym?

    Wybieraj kable zewnętrzne odporne na UV, mróz, wilgoć i naprężenia termiczne, np. YDYp lub specjalistyczne przewody do zastosowań zewnętrznych. Nie przekraczaj 50% obciążenia prądowego, konsultuj z elektrykiem zgodnie z normami PN-IEC. Stosuj perforowane peszle dla wentylacji.

  • Jakie błędy unikać przy układaniu kabli w styropianie?

    Unikaj zbyt płytkich bruzd powodujących przegrzewanie i pęknięcia tynku, braku wentylacji prowadzącego do kondensacji oraz przeciążenia prądowego. Nie twórz zamkniętych pętli i zawsze zachowuj odległości od krawędzi. Błędy te generują koszty remontu nawet 5 razy wyższe niż rynny zewnętrzne.
