Montaż ciężkich elementów na elewacji z styropianem

Redakcja 2026-01-15 12:24 | Udostępnij:

Wyobraź sobie, że chcesz zamocować solidną markizę lub poręcz na elewacji domu ocieplonego grubą warstwą styropianu – to nie lada wyzwanie, bo izolacja jest delikatna, a ciężar konstrukcji może spowodować pęknięcia czy mostki termiczne. Rozumiem twoje obawy, bo sam mierzyłem się z takimi sytuacjami i wiem, jak ważne jest stabilne kotwienie bez niszczenia ocieplenia. W tym artykule skupimy się na kluczowych metodach: kotwieniu w murze nośnym przez styropian, precyzyjnej głębokości wiercenia oraz sprawdzonych technikach jak wycinanie kwadratów pod klocki drewniane, kotwy chemiczne i kołki rozporowe, by wszystko wytrzymało lata bez awarii.

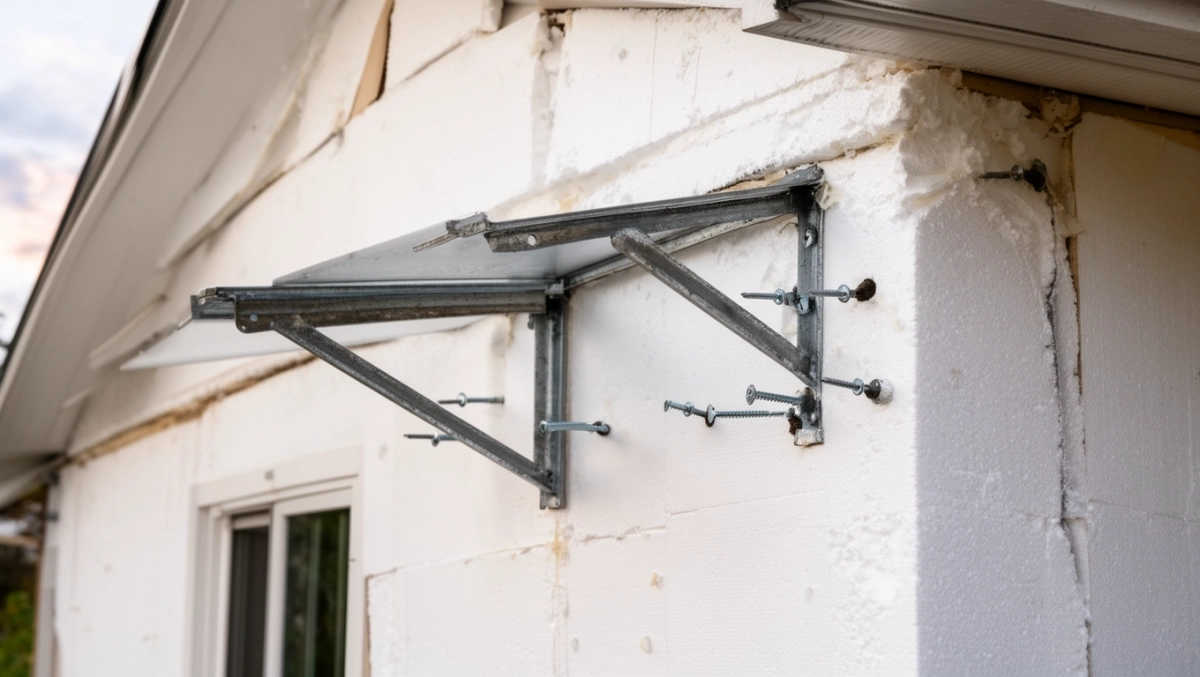

Montaż ciężkich elementów na elewacji

Kotwienie w murze nośnym przez styropian

Montaż ciężkich elementów na elewacji z styropianem zawsze wymaga przebicia izolacji i zakotwienia w murze nośnym, bo sam styropian nie udźwignie obciążeń. Bez tego ryzyko odspajania się całej konstrukcji rośnie dramatycznie, zwłaszcza przy markizach czy lampach ważących ponad 50 kg. Kluczowe jest wybranie punktów co 50-60 cm, by rozłożyć siły równomiernie. Taka strategia zapewnia trwałość i chroni przed uszkodzeniami izolacji. Pamiętaj, że mur nośny – czy to cegła, czy beton – musi być suchy i stabilny przed wierceniem.

Proces zaczyna się od oznaczenia miejsc pod kotwy, uwzględniając grubość styropianu, zazwyczaj 15 cm. Użyj poziomicy i sznurka, by uniknąć błędów w pionie. Wiercenie przez styropian wymaga wiertarki udarowej z odpowiednią końcówką, która nie kruszy izolacji. Po osiągnięciu muru nośnego, wbijasz kotwę mechaniczną lub chemiczną. To podejście minimalizuje mostki termiczne dzięki izolacyjnym podkładkom. Rezultat to konstrukcja, która będzie służyć dekady.

Sprawdzanie nośności muru

Zanim zaczniesz, oceń typ muru – cegła przenosi obciążenia inaczej niż beton komórkowy. Skonsultuj statyka, jeśli ciężar przekracza 200 kg. Nośność pojedynczego punktu powinna wynosić minimum 500 kg. Rozłóż elementy na 4-6 punktów dla markiz. To podstawy bezpieczeństwa.

Zobacz także: Elewacja: cena robocizny za m² w 2025 r.

Głębokość wiercenia w elewacji ocieplonej

Głębokość wiercenia musi sięgać co najmniej 10-15 cm w mur nośny, zależnie od grubości styropianu i rodzaju podłoża. Przy 15 cm izolacji celuj w 12-18 cm całkowitej głębokości, by kotwa dobrze się rozprężyła. Zbyt płytkie wiercenie powoduje odpadanie pod obciążeniem dynamicznym, jak wiatr na markizie. Używaj limitatorów głębokości w wiertarce dla precyzji. Taka głębokość gwarantuje przeniesienie sił bez deformacji elewacji.

Dla cegły wystarczy 10 cm w murze, ale beton wymaga 15 cm ze względu na twardość. Mierz po każdym otworze, bo styropian może się ugniatać. Testuj wiertłem pilotażowym, by nie przesadzić. Po wierceniu sprawdź, czy osiągnąłeś twarde podłoże – stukaniem w wiertło. To pozwoli uniknąć mostków termicznych poprzez szczelne wypełnienie otworu.

W przypadku elewacji z tynkiem akrylowym, dodaj 2 cm na warstwę wykończeniową. Zawsze dokumentuj głębokości na zdjęciach dla gwarancji. Będzie to kluczowe przy ewentualnych inspekcjach.

Zobacz także: Elewacja do Grafitowego Dachu i Białych Okien: Inspiracje i Trendy 2025

Wycinanie kwadratów pod klocki drewniane

Popularna metoda wśród monterów polega na wycinaniu kwadratów w elewacji o boku równym szerokości belki, np. 12 cm dla kantówki 12x12 cm. Użyj piły oscylacyjnej lub noża termicznego, by precyzyjnie usunąć styropian i tynk. Włóż impregnowany drewniany klocek, który kotwisz śrubami rozporowymi do muru. Ta technika rozkłada obciążenia na większą powierzchnię, minimalizując punktowe naciski.

Klocek musi być suchy i zabezpieczony przed wilgocią, bo styropian to wilgotne środowisko. Wierć przez klocek do muru na głębokość 12 cm, potem dokręć śruby z podkładkami izolacyjnymi. Po montażu wypełnij ubytki pianką poliuretanową i tynkiem. Metoda ta sprawdziła się przy pergolach do 300 kg. Unika mostków termicznych dzięki drewnu jako izolatorowi.

  • Wyznacz kwadrat kredą.
  • Wytnij styropian warstwami.
  • Impregnuj klocek dwa razy.
  • Kotw 4 śruby na klocek.
  • Izoluj styki taśmą bitumiczną.

Kotwa chemiczna z prętami gwintowanymi

Alternatywą jest wiercenie otworów otwornicą o średnicy 12-15 cm przez styropian do muru, potem wlewanie kotwy chemicznej z prętami gwintowanymi. Mieszanka żywiczna twardnieje w 20-60 minut, tworząc monolit z murem. Idealne dla obciążeń dynamicznych jak kamery czy lampy. Pręty fi 10-12 mm zapewniają nośność do 1000 kg na punkt. Po utwardzeniu przykręcasz belkę bezpośrednio.

Otwornicę prowadź prostopadle, by otwór był cylindryczny. Wlej kotwę do 3/4 głębokości, włóż pręty z obrotem. Unikaj nadmiaru żywicy, bo spłynie. Po 24 godzinach testuj dokręceniem. Ta metoda wypełnia całkowicie otwór, eliminując mostki termiczne.

Dla lepszej wizualizacji nośności, porównajmy metody:

Kołki rozporowe do styropianu na elewacji

Kołki rozporowe dedykowane do styropianu, np. długie modele 12x300 mm, rozprężają się w murze nośnym, przenosząc do 500-1000 kg na punkt przy M5. Wierć otwór o średnicy kołka, oczyść, wbij udarem i dokręć śrubę. Podkładki izolacyjne pod głowicą chronią styropian przed termicznym uszkodzeniem. Świetne do poręczy czy lamp, bo szybki montaż.

Wybieraj kołki z nylonową tuleją, która nie przewodzi ciepła. Dla markiz stosuj co 50 cm. Testy pokazują wytrzymałość na wiatr 120 km/h. Będzie to trwałe rozwiązanie bez ingerencji w izolację wokół.

Unikaj krótkich kołków – muszą sięgać muru. Zawsze sprawdzaj moment dokręcania kluczem dynamometrycznym.

Tulejki dystansowe i pręty zbrojeniowe

Tulejki dystansowe z nylonu tworzą izolowany kanał przez styropian, w który wsuwasz pręt zbrojeniowy fi 10-12 mm zatopiony w kotwie chemicznej. To idealne dla dynamicznych obciążeń jak markizy. Tulejka zapobiega kruszeniu izolacji i mostkom termicznym. Mocujesz belkę na końcu pręta śrubą.

Zamocuj tulejkę klejem montażowym, potem wierć i wlewaj kotwę. Dla 15 cm styropianu tulejka 16 cm wystarczy. Nośność rośnie o 20% dzięki zbrojeniu. Stosuj w elewacjach z ETICS.

  • Dobierz tulejkę do średnicy pręta.
  • Zatop pręt na 15 cm w murze.
  • Użyj nakrętki z podkładką.
  • Testuj na obciążenie statyczne.

Oczyszczanie otworów i impregnacja drewna

Po wierceniu oczyść otwór ssakiem budowlanym, usuwając pył i wióry styropianu – to klucz do dobrej przyczepności kotwy. Wilgoć lub resztki osłabiają o 50% nośność. Użyj sprężonego powietrza dla trudno dostępnych miejsc. Dopiero wtedy wlewaj lub wbijaj mocowanie. Czysty otwór zapewni szczelność i brak mostków.

Drewniane klocki impreguj środkiem na bazie boru dwa razy, susz 48 godzin. To chroni przed grzybami w wilgotnym styropianie. Maluj dodatkowo lakierem izolacyjnym. Impregnacja przedłuży żywotność o lata. Zawsze sprawdzaj suchość drewna wilgotnościomierzem.

Unikaj klejów bez mechanicznego kotwienia – nie wytrzymają. Z podkładkami izolacyjnymi pod każdym elementem będziesz miał pełną ochronę termiczną.

Pytania i odpowiedzi: Montaż ciężkich elementów na elewacji

  • Jak bezpiecznie zamocować ciężkie elementy, takie jak markizy czy poręcze, na elewacji ocieplonej 15 cm styropianem?

    Montaż wymaga przebicia izolacji i zakotwienia w murze nośnym. Wierć otwory sięgające 10-15 cm w głąb muru. Popularna metoda to wycinanie kwadratów o boku 12 cm, wkładanie impregnowanych drewnianych klocków i kotwienie śrubami rozporowymi. Alternatywa: otwornica 12-15 cm z kotwą chemiczną i prętami gwintowanymi.

  • Jakie mocowania stosować do ciężkich elementów na styropianie?

    Rekomendowane: kołek rozporowy JPK 12x300 M5, przenoszący do 500-1000 kg na punkt. Dla obciążeń dynamicznych użyj tulejek dystansowych Fischer SX lub prętów zbrojeniowych fi 10-12 mm w kotwie chemicznej Fischer FIS V. Rozłóż punkty co 50-60 cm i sprawdź nośność muru statyką.

  • Jak uniknąć mostków termicznych i uszkodzeń izolacji podczas montażu?

    Oczyść otwory ssakiem po wierceniu, stosuj podkładki izolacyjne pod kołkami. Unikaj krótkich kołków tylko w styropianie – zawsze kotwuj mechanicznie w murze. Impregnuj drewniane elementy i nie używaj klejów bez kotwy.

  • Jakie błędy najczęściej popełniają montujący i jak ich uniknąć?

    Unikaj klejów bez kotwy mechanicznej, krótkich kołków w styropianie i braku impregnacji drewna. Przed montażem skonsultuj z monterem lub statykiem. Koszt kołków: 5-15 zł/szt. w Castorama czy Leroy Merlin.
